가상머신 : 가상화를 통해서 구현되는 복제된 컴퓨팅 환경

가상머신 모니터: 가상 머신을 모니터링하는 기술 -> 하이퍼바이저

하이퍼바이저(Hypervisor) 정의
- 호스트 컴퓨터에서 다수의 운영체제를 동시에 실행하기 위한 논리적 플랫폼으로, 여러 개의 OS가 단일 하
드웨어 호스트를 공유할 수 있도록 하는 기술.
- OS 간 서로를 방해하지 못하도록 VM(Virtual Machine)에 대한 자원 및 메모리 할당 및 처리기능을 담당하
는 가상화 머신 모니터 (virtual machine monitor, VMM).

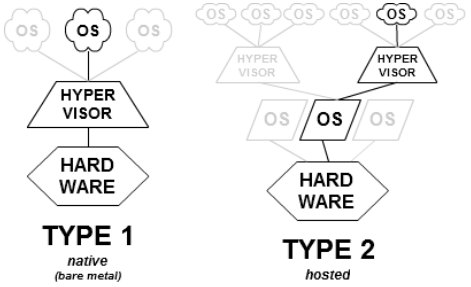

type 1 : 하드웨어 위에서 바로 구동되며, 하이퍼바이저가 다수의 VM들을 관장하는 형태

type 2: 하드웨어 위에 호스트 운영체제(Host OS)가 있고, 그 위에서 하이퍼바이저가 다른 응용프로그램과 유사한 형태로 동작하는 방식

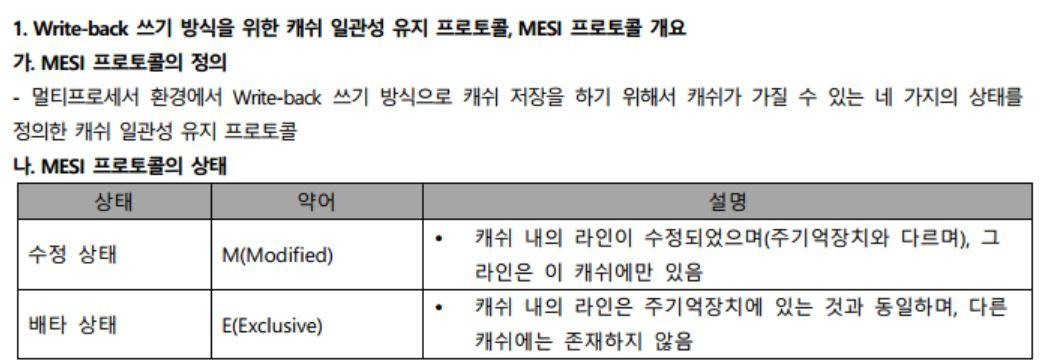

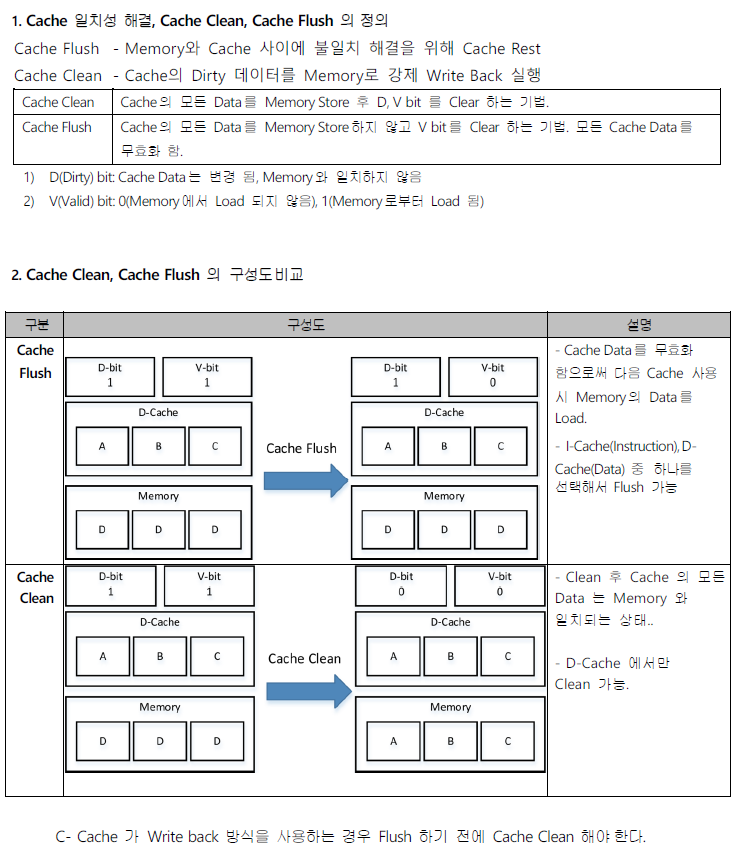

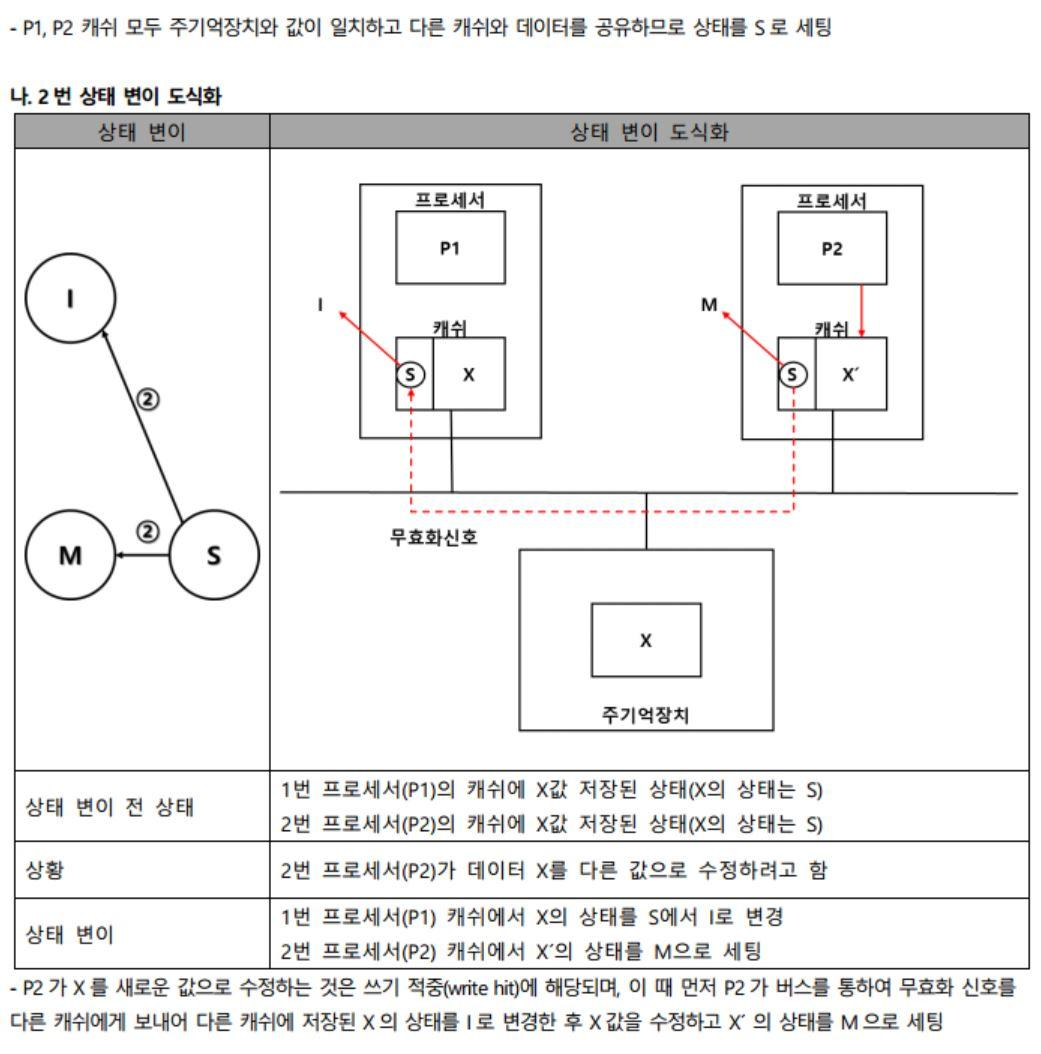

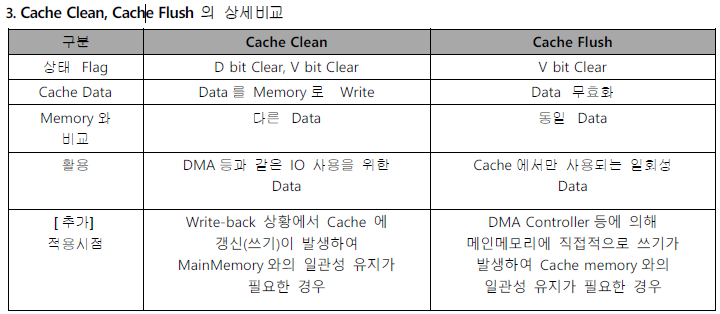

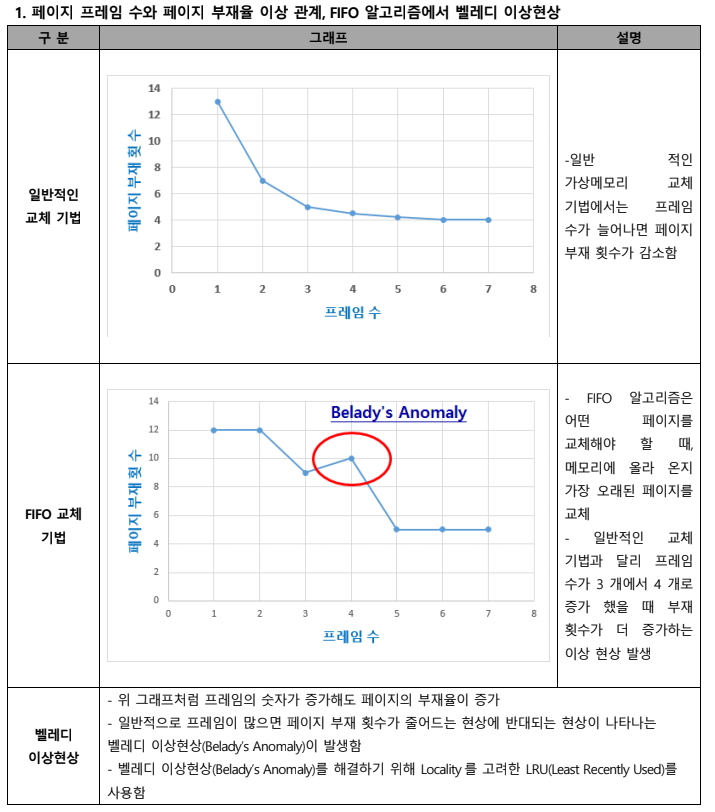

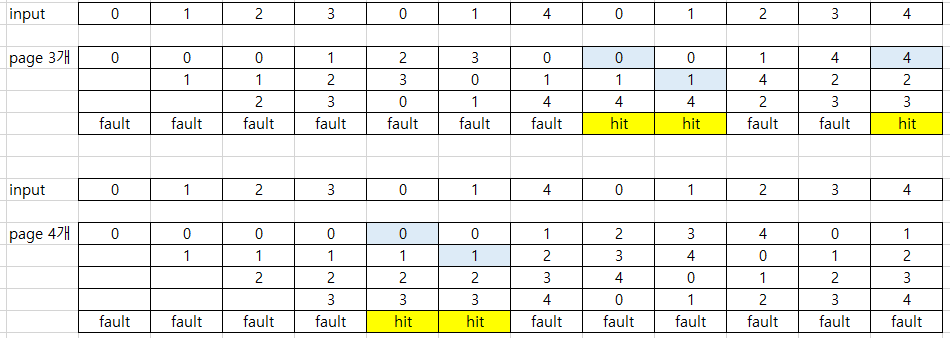

2. FIFO 이상현상의 예시 (012301401234)

[정의] 논리주소를 페이지 테이블을 이용하여 물리주소로 변경하여 메모리에 접근하는 방법

[논리주소] Process에서 사용하는 주소. Page number(p), page offset(d, 각 변수의 위치) 으로 구성
[물리주소] 실제 메인메모리를 frame 라고 하고 frame 위치에 저장된 주소

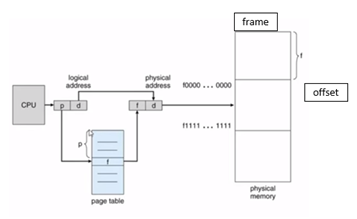

[변환방법] 그림참조

- 페이지 테이블에는 frame 번호가 저장.

[문제점] 페이지 테이블이 실제로 물리 메모리에 위치하고있어 두번 메모리 접근하여 성능 문제 발생
-> TBL를 이용하여 문제 해결 가능

[TLB] MMU 내부에 page table만 이용하는 공간 할당된 버퍼. Page table의 일부 내용만 저장.
[TLB 작동원리] 전체 검색후 윈하는 페이지를 찾고, 데이터의 위치를 찾음(P,D를 동시 저장).
- 전체 검색시에 검색시간 소요되므로, 전체를 비교가능한 캐시의 구조를 이용함.

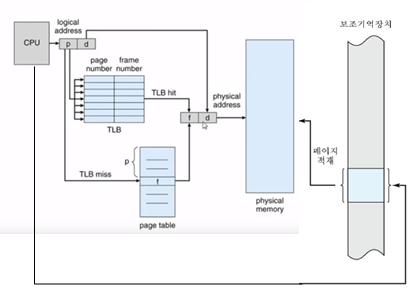

[TLB를 이용한 주소변환] 그림참조

- TLB를 우선 찾고, TLB HIT 일때, 같이 저장된 frame을 가져와서 물리주소 구성
- TLB Miss 일때, Page table 찾아 물리주소 구성.
- TLB Miss 일때, 찾아온 물리주소를 새로 저장하기 위해 항목교체 알고리즘 필요
(LRU, FIFO, Random 등등)
- Process가 교체될때(문맥교환시) TLB 전체가 교체되어야함. 이럴때 Thrashing 발생가능하므로,
여러 Process의 내용을 동시에 보관하는 방법을 사용(Address-space Identifier(ASID))
[크기가 큰 페이지 테이블의 처리]
- 계층적 페이징, 해시 페이지 테이블, 역 페이지 테이블

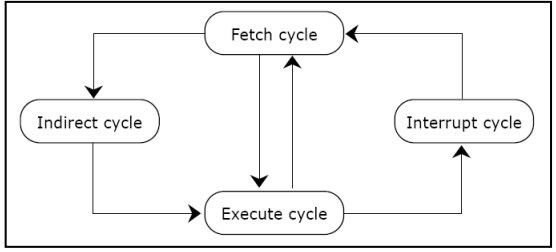

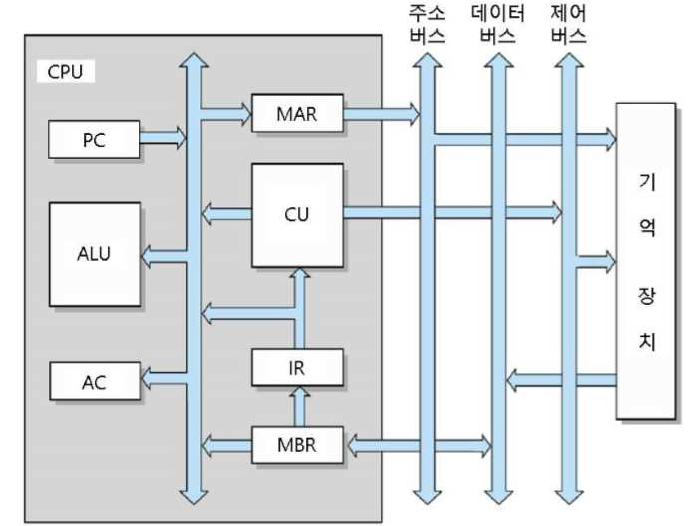

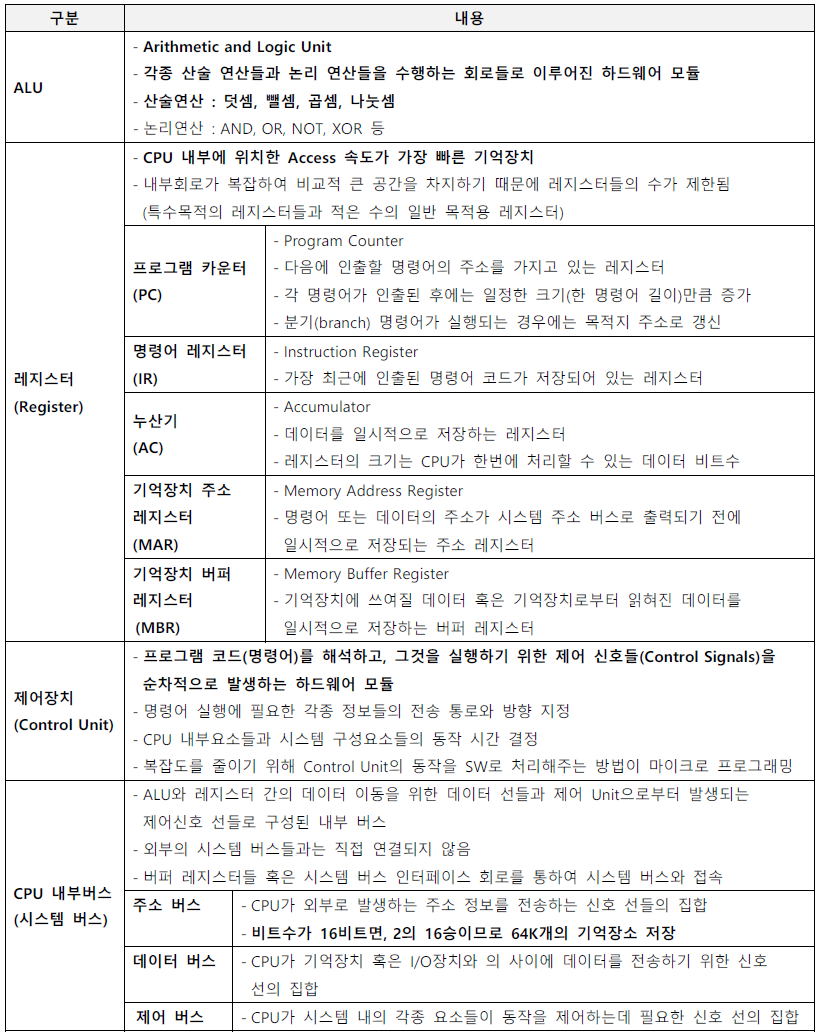

1. 명령어 사이클 메이저 상태 4가지

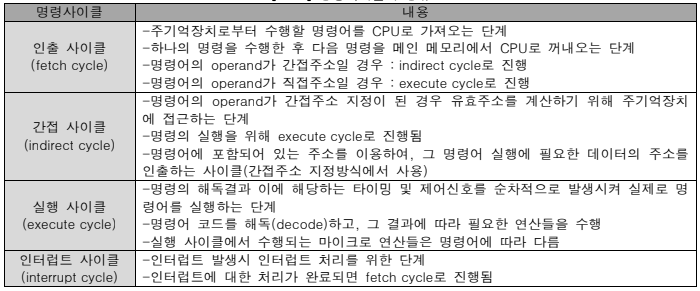

2. 명령어 사이클 설명

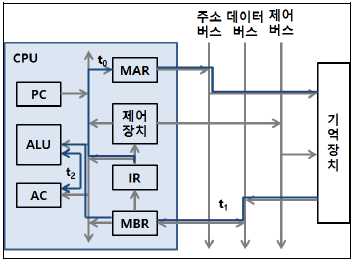

3. 인출 사이클 동작의 마이크로 연산

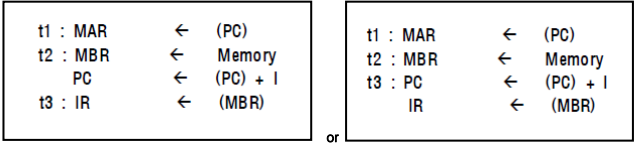

t1 : PC의 내용을 MAR에 이동

t2 : MAR에 의하여 지정된 기억장소의 내용을 MBR로 이동하고, PC의 내용을 I만큼 증가
t3 : MBR의 내용을 IR로 이동

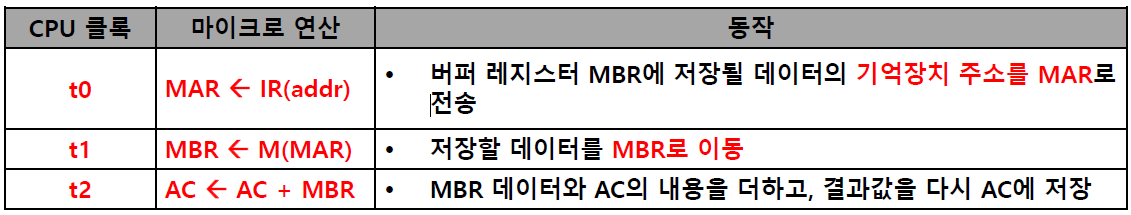

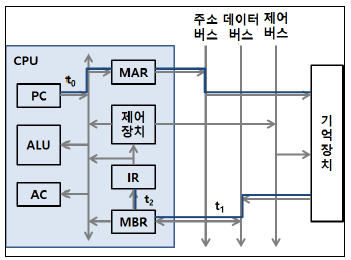

3-1. ADD 명령어 실행 사이클에서의 마이크로 연산

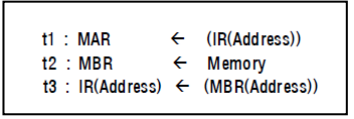

4. 간접(inditect) 사이클 동작의 마이크로 연산

t1 : 명령어의 주소 필드는 MAR로 이동, 오퍼랜드의 주소 인출을 위해 사용됨
t2 : MAR에 의하여 지정된 기억장소의 내용을 MBR로 이동
t3 : IR의 주소 필드가 MBR로부터 들어오는 주소로 갱신, 따라서 그것은 간접주소가 아닌 직접 주소를 가지게 됨

5. 인터럽트(interrupt) 사이클 동작의 마이크로 연산

t1 : PC의 내용이 MBR로 보내져서 인터럽트 수행이 끝난 후 복귀(return)할 때 사용가능하도록 함

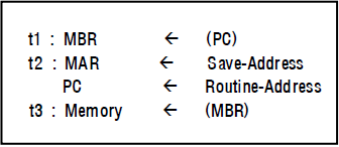

t2 : MAR에는 PC의 내용이 저장될 위치의 주소가 적재. PC에는 인터럽트-처리 루틴의 시작주소가 적재
t3 : PC의 이전 값을 가지고 있는 MBR의 내용을 기억장치에 저장

AUTOSAR 공부중 검색한 글로,

원본글 : http://cafe.naver.com/powworld/7055

문제시 삭제

프랑스와 독일 자동차 ecu표준 방식은 iso인증한
OSEK/VXD 이방식이 쓰이며 표준입니다

프로그램 구조도 입니다

oo

- Application Layer : 우리하 흔히 알고 있는 OSI 7 Layer에서 Application Layer와 거의 동일하다고 보면 됩니다


- Interaction Layer : 소프트웨어 구조 설계시 정의 된 메시지 전송 형태의 핸들링을 처리하는 기능의 Layer이다. 또 데이터 교환에 관한 API를 제공하고 각종 기본 값들을 설정 할 수 있습니다


- Diganostic Layer : 자동차에 내장 된 각종 진단 기능에 대해 인터페이스를 제공하는 Layer 이다. 또 예외처리(Busy 등)를 담당하고 있으며 CAN과 관련한 진단사항 요구를 처리합니다


- Transport Protocol : 대용량(기본 전송 데이터는 8byte인데 이보다 더 큰) 데이터를 보내기 위한 고안된 Protocol이다. 네트워크의 7Layer 중 Transport Layer처럼 데이터 분할 기능도 있다. 또 동기화 기능과 에러감지 기능도 가지고 있습니다


- Network Management : 주된 목적은 자동차의 전원 사용 효율성이다. 각 상태(Network Wakeup, Network Active, Network Slepp)에 따라 전원 사용량을 달리 하는 기능을 가지고 있습니다


- CAN Calibratoin Protocol : ECU의 Flash ROM에 다양한 데이터 접근 방식으로 읽기와 쓰기를 담당하는 프로토콜입니다

회로 이해도 입니다

ecu코딩이나 맵핑에 필요한 프로그램은 시중에
많이 나와 있습니다 대표적으로 win ols라든지요
